Message Posté le : Ven 12 Oct 2018 - 20:28    Sujet du message : Mes bancs de montage Répondre en citant

Pour les bancs, j'ai un peu tatonné au départ, pour arriver, après des modifications, à des outils qui me donnent satisfaction.

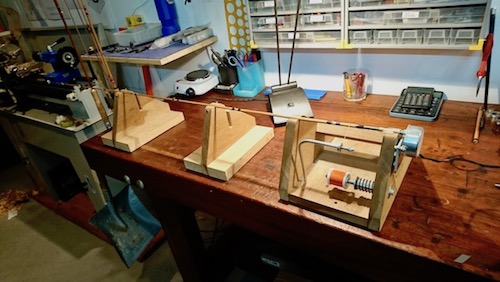

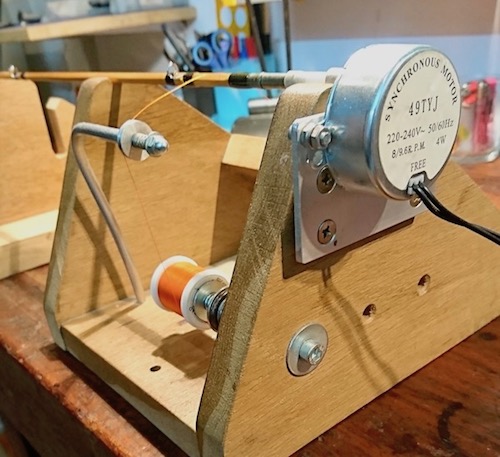

Banc de ligaturage


Il est composé d'un support porte-moteur et porte-bobine, et de deux 2 satellites. Ces satellites sont préférable, à mon sens, à un banc "monobloc" car ils permettent de ne pas être gêné par un anneau qui se trouverait à l'endroit où doit reposer la canne. De plus, le fait qu'ils soient indépendants me permet de les utiliser avec mon banc de vernissage ci-dessous.



La tension de la bobine est réglée par l'écrou frein qui comprime plus ou moins 2 ressorts. La tige en aluminium qui supporte la poulie guide-fil est flexible et régule la tension.

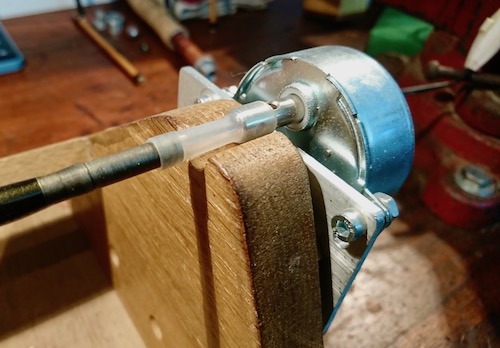

Le moteur est fixé par l'arrière sur une platine en aluminium. J'ai choisi un 9 tour ppm, qui me semble être la vitesse de rotation idéale.



La canne est simplement liée à l'axe du moteur par un petit bout de tuyau souple.





Banc de vernissage des ligatures et des blanks


Il est fait pour fonctionner verticalement ( pour vernir les blanks ) ou horizontalement ( pour vernir les ligatures ). Lorsqu'il est fermé, cela permet de préserver le blank des poussières le temps du séchage.

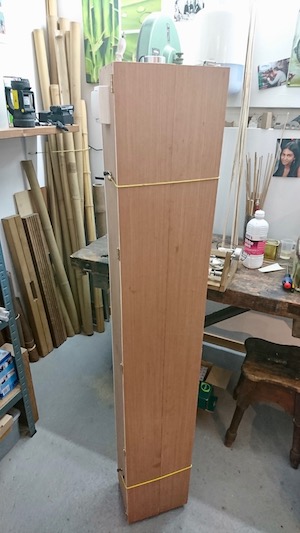

Position verticale fermée.

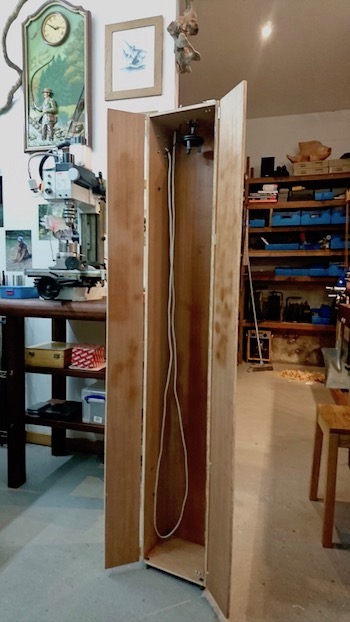

Position verticale ouverte.

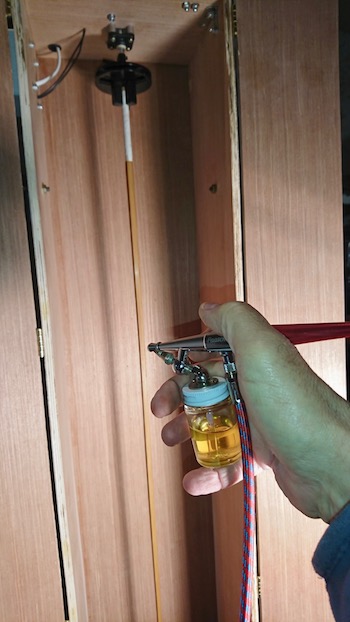

Vernissage d'un blank.

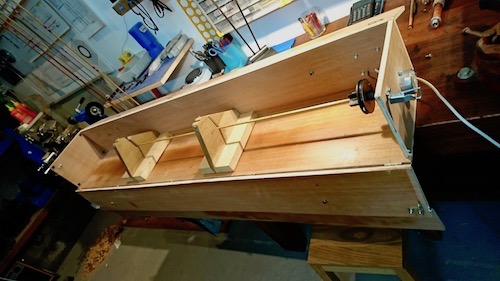

Position horizontale ouverte pour vernissage des ligatures, avec les 2 supports satellites utilisés sur le banc de ligaturage.

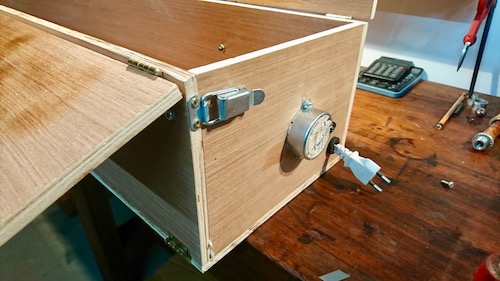

Fixation du moteur.

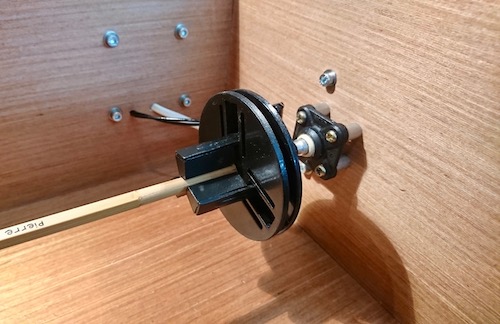

Fixation du blank au moyen du mandrin Rodhouse.

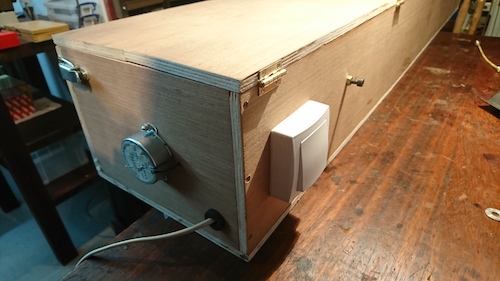

Interrupteur.





Enfin, je suis en train de travailler sur un petit perfectionnement destiné à obtenir une température d'environ 50 ° à l'intérieur du banc fermé, histoire d'améliorer le séchage du vernis.

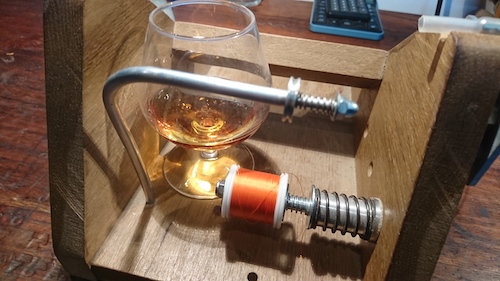

Ah si, j'oubliais l'accessoire indispensable pour faire des belles ligatures ( à consommer avec modération )



_________________
Je suis hanté par les eaux. ( dans le pastis )
https://pierrotlepecheur.fish/
Revenir en haut
      Visiter le site web du posteur

Publicité






Message Posté le : Ven 12 Oct 2018 - 20:28    Sujet du message : Publicité

PublicitéSupprimer les publicités ?
Revenir en haut


Chevalier Desgrosnénés


Hors ligne

Inscrit le: 07 Mar 2017
Messages: 406
Localisation: GRAULHET 81
Masculin Bélier (21mar-19avr)

Message Posté le : Sam 13 Oct 2018 - 17:00    Sujet du message : Mes bancs de montage Répondre en citant

Merci Pierrot pour ces explications et ces belles images

@+Chevalier DesGrosnénés.........
_________________
Celui qui se perd dans sa passion , à moins perdu que celui qui à perdue sa passion .
Revenir en haut
            AIM

Chevalier Cul sec


Hors ligne

Inscrit le: 24 Fév 2018
Messages: 658
Localisation: Ruy Montceau 38
Masculin Bélier (21mar-19avr) 猴 Singe

Message Posté le : Dim 14 Oct 2018 - 08:04    Sujet du message : Mes bancs de montage Répondre en citant

Beau boulot Pierrot. J'avais justement ce soucis de poussières infernales. Je tenterais bien de te copier....
_________________
"Si la jeunesse se met à croire à ces conneries, on se dirige tout droit vers une génération de dépressifs. Le gras, c’est la vie !"
Revenir en haut


Chevalier Le lanceur


Hors ligne

Inscrit le: 12 Jan 2018
Messages: 302
Localisation: Merris 59
Masculin Verseau (20jan-19fev)

Message Posté le : Dim 14 Oct 2018 - 08:32    Sujet du message : Mes bancs de montage Répondre en citant

Dis-moi Pierrot,quelles sont les dimensions de ce merveilleux coffre de vernissage,s'il te plaît ?

D'avance
Revenir en haut


Chevalier Haussecourt


Hors ligne

Inscrit le: 06 Mar 2018
Messages: 973
Localisation: juste au dessus de Montcuq - 46
Masculin

Message Posté le : Dim 14 Oct 2018 - 09:14    Sujet du message : Mes bancs de montage Répondre en citant

tu comptes chauffer et réguler la température comment?
_________________
"Comme ça imite un poisson, on appelle ça un streamer mais ça a toutes les caractéristiques d’une mouche"
Quand on veut noyer son chien, on dit que c'est un poisson rouge.
Revenir en haut


pecheurpieroclairdelalune
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 28 Mar 2015
Messages: 4 611
Localisation: bordelais - l'origine du vrai vin ;-)
Masculin Balance (23sep-22oct)
eff: y'a qui là ?

Message Posté le : Dim 14 Oct 2018 - 09:24    Sujet du message : Mes bancs de montage Répondre en citant

Chevalier Le lanceur a écrit:
Dis-moi Pierrot,quelles sont les dimensions de ce merveilleux coffre de vernissage,s'il te plaît ?

D'avance




Merci ! Il fait 200 X 250 X 1500



Chevalier Haussecourt a écrit:
tu comptes chauffer et réguler la température comment?




Je ne sais pas trop encore ...
Le plus simple serait avec un flux d'air chaud généré par un décapeur. Par contre, bilan carbone pas top ! ... bilan carbone pour une canne en bambou
Ou plus fiable, une résistance commandée par une sonde, comme j'ai fait pour mon four à bambou.
_________________
Je suis hanté par les eaux. ( dans le pastis )
https://pierrotlepecheur.fish/
Revenir en haut
      Visiter le site web du posteur

Chevalier Haussecourt


Hors ligne

Inscrit le: 06 Mar 2018
Messages: 973
Localisation: juste au dessus de Montcuq - 46
Masculin

Message Posté le : Dim 14 Oct 2018 - 10:07    Sujet du message : Mes bancs de montage Répondre en citant

j'ai une étuve isolée que je régule à 33-35°C avec un stc1000 une ou deux lampes halogène 12V 50W et un ventilateur de pc... marche plutôt bien.
_________________
"Comme ça imite un poisson, on appelle ça un streamer mais ça a toutes les caractéristiques d’une mouche"
Quand on veut noyer son chien, on dit que c'est un poisson rouge.
Revenir en haut


pecheurpieroclairdelalune
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 28 Mar 2015
Messages: 4 611
Localisation: bordelais - l'origine du vrai vin ;-)
Masculin Balance (23sep-22oct)
eff: y'a qui là ?

Message Posté le : Dim 14 Oct 2018 - 13:19    Sujet du message : Mes bancs de montage Répondre en citant

Chevalier Haussecourt a écrit:
j'ai une étuve isolée que je régule à 33-35°C avec un stc1000 une ou deux lampes halogène 12V 50W et un ventilateur de pc... marche plutôt bien.


Pas bête du tout  Confused
_________________
Je suis hanté par les eaux. ( dans le pastis )
https://pierrotlepecheur.fish/
Revenir en haut
      Visiter le site web du posteur

Chris Chevalier Decocagne
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 18 Aoû 2016
Messages: 492
Localisation: Villefranche-de-Lauragais 31
Masculin Taureau (20avr-20mai) 兔 Lapin

Message Posté le : Dim 14 Oct 2018 - 14:02    Sujet du message : Mes bancs de montage Répondre en citant

Pt'1, les gars, vous avez à domicile des laboratoires presque dignes des labos P4 de chez Pasteur ???
_________________
"Tout dans la vie est une affaire de choix, ça commence par la tétine ou le téton, ça se termine par le chêne ou le sapin." Pierre Desproges
Revenir en haut


Chevalier mycotuemouche
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 12 Déc 2009
Messages: 4 989
Localisation: Sète et Savoie - 34 et 73
Masculin Vierge (24aoû-22sep) 猴 Singe
pharmacien: Gaffe...aux amanites !
bn: Je surveille

Message Posté le : Mar 23 Oct 2018 - 18:52    Sujet du message : Mes bancs de montage Répondre en citant

T'es vraiment un pro Pierrot ! Confused

Moi je ne retiens que "l'accessoire indispensable pour faire des belles ligatures"
_________________
-------------------------------------------------------

Les braves gens n'aiment pas que l'on suive une autre route qu'eux...
Georges Brassens.
ma galerie mégalo
Revenir en haut


Sieur Tardy de Vaugrenans
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 18 Fév 2013
Messages: 951
Localisation: Le Russey 25
Masculin Scorpion (23oct-21nov) 龍 Dragon

Message Posté le : Mar 23 Oct 2018 - 19:07    Sujet du message : Mes bancs de montage Répondre en citant

Pierrot, quand est-ce que tu te lances lance des petites séries ??
_________________
"On prend la truite en la chatouillant."
La Nuit des rois - W. Shakespeare
Revenir en haut
      Visiter le site web du posteur

Chevalier Haussecourt


Hors ligne

Inscrit le: 06 Mar 2018
Messages: 973
Localisation: juste au dessus de Montcuq - 46
Masculin

Message Posté le : Mer 24 Oct 2018 - 16:59    Sujet du message : Mes bancs de montage Répondre en citant

pecheurpieroclairdelalune a écrit:
Le moteur est fixé par l'arrière sur une platine en aluminium. J'ai choisi un 9 tour ppm, qui me semble être la vitesse de rotation idéale.

idéale pour vernir la ligature ou pour la sécher?
je viens d'acheter un 30rpm, j'ai lu sur rodhouse que certains vernissent en tournant bien plus vite que les 9rpm du moteur préconisé pour le sechage... genre 200rpm, et je me demande jusqu'ou je pousse le délire dans mon banc de vernissage/sechage.
pour l'instant je vais le réguler de 6 à 30rpm, mais si ca s'étale mieux en tournant plus vite, je rajoute une paire de poulies.
ce matin j'ai démonté.. puis remonté le micro ondes, après m'être fait gauler comme un bleu par la directrice (etavoir constaté que le moteur est un 4rpm,
_________________
"Comme ça imite un poisson, on appelle ça un streamer mais ça a toutes les caractéristiques d’une mouche"
Quand on veut noyer son chien, on dit que c'est un poisson rouge.
Revenir en haut


Chevalier de Raminagrobis
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 04 Déc 2016
Messages: 5 317
Localisation: Sur le Guiers entre Isère 38 et Savoie 73
Masculin Cancer (21juin-23juil) 猪 Cochon
nico: Zzzzzzz

Message Posté le : Mer 24 Oct 2018 - 17:21    Sujet du message : Mes bancs de montage Répondre en citant

Tu fais couler une douche ,Tu vernis dans ta salle de bain ,ça fait tomber les poussières ... attention si tu n’as qu’une sale de bain .... cause de divorce
_________________
"Il faut une certaine dose d'humour pour supporter ceux qui en ont plus que vous"
"Et encore plus pour supporter ceux qui n'en ont pas
Raminagrosbisous
Revenir en haut


pecheurpieroclairdelalune
congrès 2017 Haute Loire Ardèche

Hors ligne

Inscrit le: 28 Mar 2015
Messages: 4 611
Localisation: bordelais - l'origine du vrai vin ;-)
Masculin Balance (23sep-22oct)
eff: y'a qui là ?

Message Posté le : Mer 24 Oct 2018 - 18:50    Sujet du message : Mes bancs de montage Répondre en citant

Chevalier Haussecourt a écrit:
pecheurpieroclairdelalune a écrit:
Le moteur est fixé par l'arrière sur une platine en aluminium. J'ai choisi un 9 tour ppm, qui me semble être la vitesse de rotation idéale.


idéale pour vernir la ligature ou pour la sécher?
je viens d'acheter un 30rpm, j'ai lu sur rodhouse que certains vernissent en tournant bien plus vite que les 9rpm du moteur préconisé pour le sechage... genre 200rpm, et je me demande jusqu'ou je pousse le délire dans mon banc de vernissage/sechage.
pour l'instant je vais le réguler de 6 à 30rpm, mais si ca s'étale mieux en tournant plus vite, je rajoute une paire de poulies.
ce matin j'ai démonté.. puis remonté le micro ondes, après m'être fait gauler comme un bleu par la directrice (etavoir constaté que le moteur est un 4rpm,



Pour les 2 mon adjudant !
30 rpm, ça me parait rapide, mais bon, à voir
Sinon, tu peux essayer du 1000 rpm mais tu risques avoir la tronche crépie par la résine
_________________
Je suis hanté par les eaux. ( dans le pastis )
https://pierrotlepecheur.fish/
Revenir en haut
      Visiter le site web du posteur

Chevalier Haussecourt


Hors ligne

Inscrit le: 06 Mar 2018
Messages: 973
Localisation: juste au dessus de Montcuq - 46
Masculin

Message Posté le : Mer 24 Oct 2018 - 19:20    Sujet du message : Mes bancs de montage Répondre en citant

30, ce sera sous 12v... mais je vais y coller un asservissement en voltage sur l'alim, et il devrait être réglable de 6 à 30rpm au potentiometre, le chinois
